MOEN新品上市：變色龍升級版
★MOEN公司榮譽出品★
魔音—中國效果器的代表

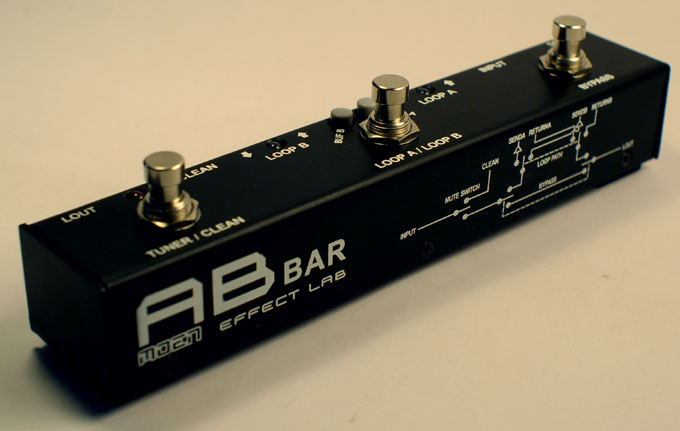

變色龍升級版 AB BAR
特點：
1，Ab兩個環路切換只需一腳
2，全部環路直通與效果切換只需一腳
3，清音輸出切換只需一腳
4，所有開關均為金屬True－Bypass真正直通開關，真正無信號損失
5，環路信號送出可選擇高阻抗或低阻抗
.jpg)
規格參數
尺寸.....................................................................20(長)X4.5(寬)X5.5(高)cm
重量...................................................................................................200g
電源輸入..........................................................10mA/DC9V到12V(外正內負)

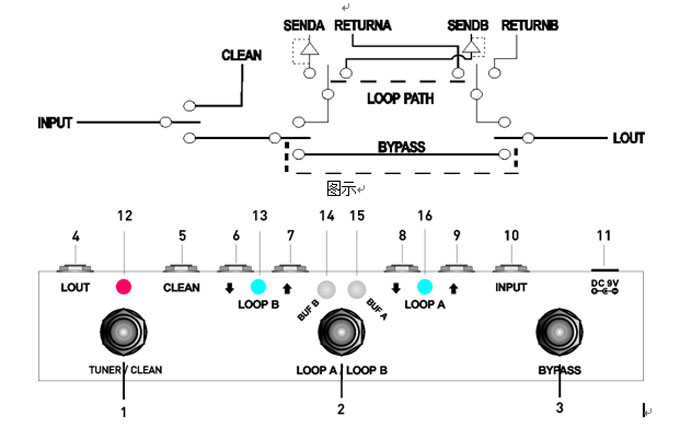

原理圖
1， TUNER/CLEAN
清音切換開關,輸出信號可以送給調弦表或其他音箱等
2，LOOPA/LOOPB
AB兩環路切換開關
3， BYPASS
信號直通開關
4，LOUT
經過選擇的環路信號或直通信號輸出插座
5，CLEAN
清音信號輸出插座
6，LOOPB RETURN
B環路信號返回插座
7，LOOPB SEND
B環路信號送出插座
8，LOOPA RETURN
A環路信號返回插座
9，LOOPA SEND
A環路信號送出插座
10，INPUT
吉他信號輸入插座
11，DC JACK
5.5*2.1mm電源輸入插座,外正內負DC9V到12V
12，OUTPUT CHANNEL LED
清音信號輸出顯示,燈亮時,只有CLEAN插座有信號輸出
13，LOOPB STATUS LED
B環路選擇指示燈,燈亮時表示為B環路被選擇,燈微亮時表示信號為直通狀態
14，BUF B
B環路阻抗切換開關,用來切換高阻抗或低阻抗
15，BUF A
A環路阻抗切換開關,用來切換高阻抗或低阻抗
16，LOOPA STATUS LED
A環路選擇指示燈,燈亮時表示為B環路被選擇,燈微亮時表示信號為直通狀態
